La prova Rockwell ad alto carico, direttamente sul componente

e-dynatest è il durometro portatile Rockwell ad alto carico progettato per portare una prova da 100 kgf (980 N) direttamente sul componente, combinando la solidità e la ripetibilità tipiche di una misura ad alto carico con la libertà operativa di uno strumento portatile.

È pensato per il controllo della durezza in produzione, in reparto, nelle attività di manutenzione e direttamente sul campo, in particolare quando il componente è troppo grande, pesante o difficile da movimentare verso un durometro tradizionale da banco.

L’elevato carico di prova permette di ottenere misure particolarmente stabili e ripetibili e riduce l’influenza delle condizioni superficiali sulla prova. e-dynatest può operare su superfici con rugosità fino a 12,5 µm, senza richiedere una preparazione speciale della zona di misura, risultando particolarmente adatto al controllo di componenti industriali grezzi o trattati termicamente.

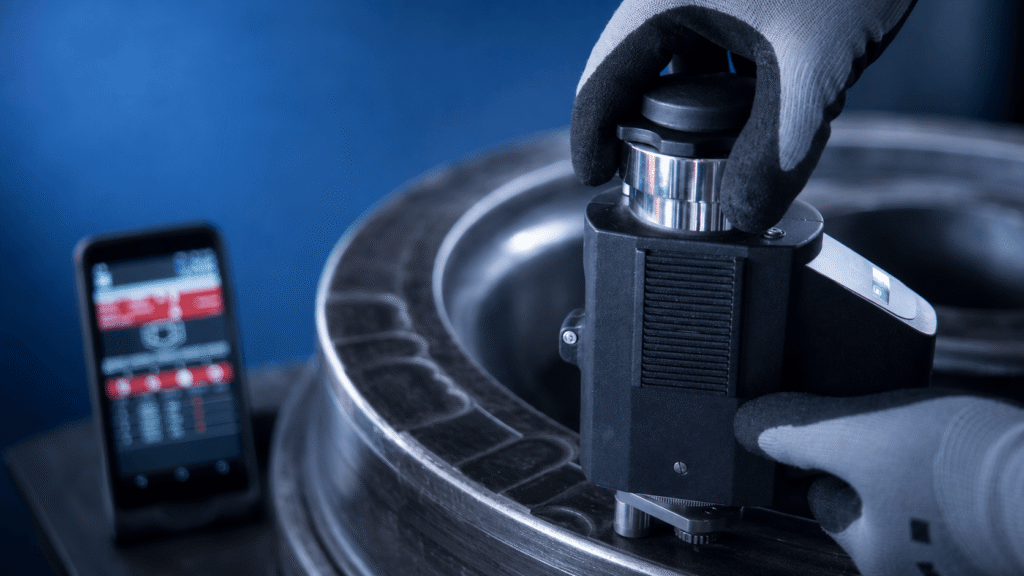

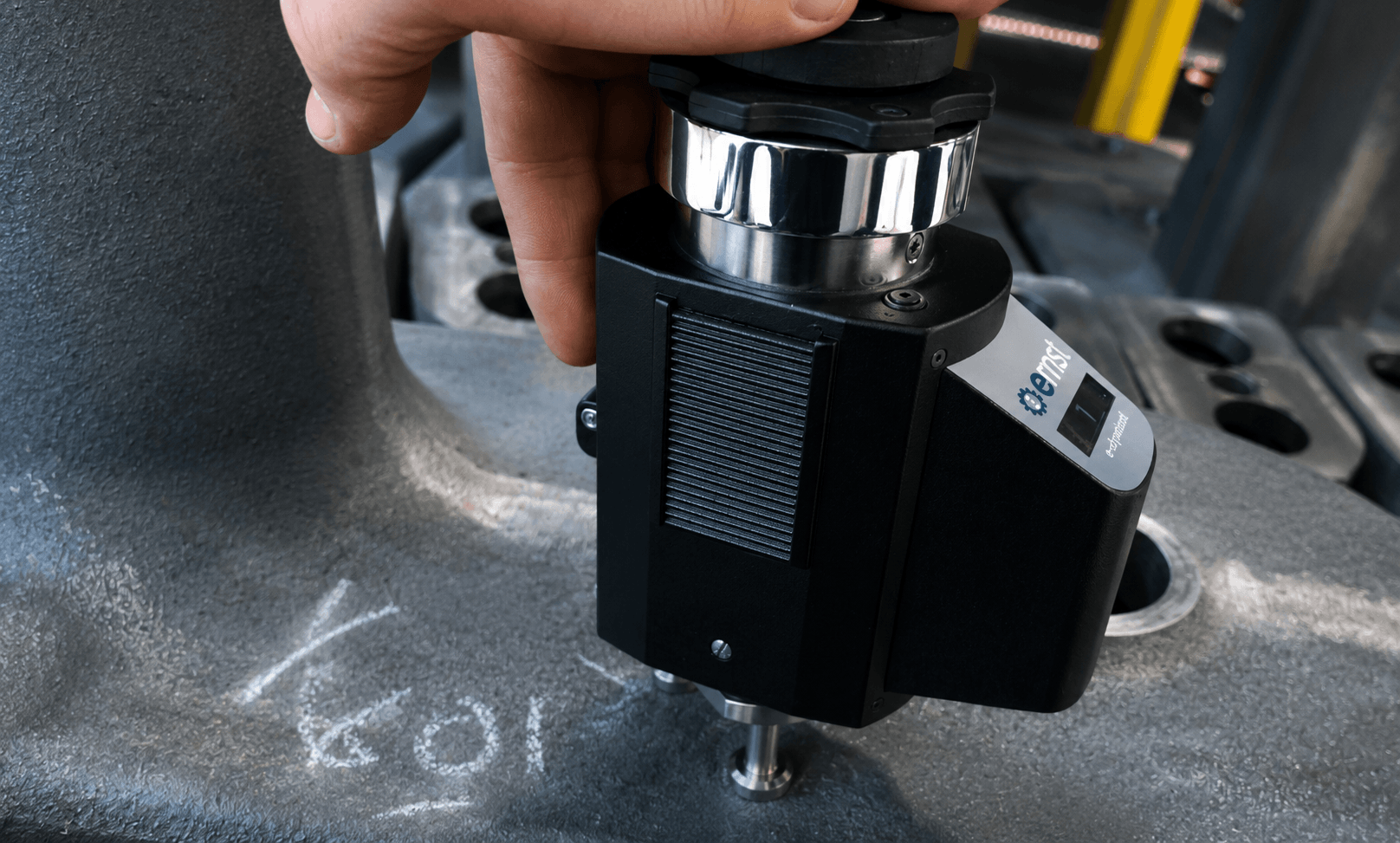

La misura viene eseguita direttamente sul pezzo mediante una semplice pressione manuale dello strumento. La possibilità di lavorare in qualsiasi orientamento consente di raggiungere il punto di prova anche quando la geometria o la posizione del componente rendono difficile l’utilizzo di una macchina da banco.

e-dynatest rappresenta quindi la soluzione ideale quando non basta semplicemente rendere portatile la misura: serve portare un elevato carico di prova direttamente sul componente, mantenendo un controllo affidabile anche nelle condizioni tipiche dell’ambiente produttivo.

Tecnologia Rockwell ad alto carico

e-dynatest utilizza il principio di misura Rockwell, applicando un precarico seguito da un carico di prova di 100 kgf e determinando la durezza attraverso la variazione permanente della profondità di penetrazione.

Come negli altri durometri Rockwell ERNST, la profondità di penetrazione viene rilevata utilizzando un riferimento direttamente sulla superficie del componente. Eventuali movimenti, cedimenti o flessioni del pezzo durante l’applicazione del carico non vengono quindi sommati alla profondità dell’impronta e non alterano il risultato della misura.

Questo principio permette di utilizzare e-dynatest direttamente su componenti industriali che, per massa o dimensioni, non potrebbero essere facilmente posizionati su un durometro da banco, mantenendo una misura Rockwell stabile e ripetibile.

100 kgf: quando il carico fa la differenza

L’elevato carico di prova rappresenta il principale elemento distintivo di e-dynatest. Una penetrazione più significativa permette di ridurre l’influenza delle micro-irregolarità superficiali e di ottenere una misura maggiormente rappresentativa del materiale sottostante.

Per questo e-dynatest è particolarmente indicato quando il controllo deve essere effettuato su superfici industriali non perfettamente finite, componenti grezzi o trattati termicamente, dove un durometro portatile a basso carico può essere maggiormente influenzato dalla condizione locale della superficie.

Dalla misura alla gestione completa del dato

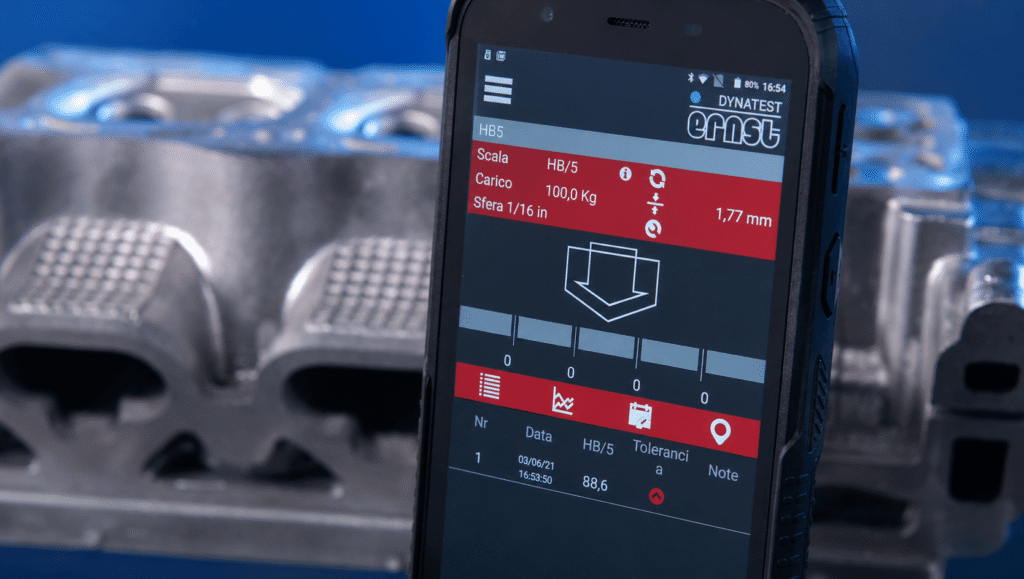

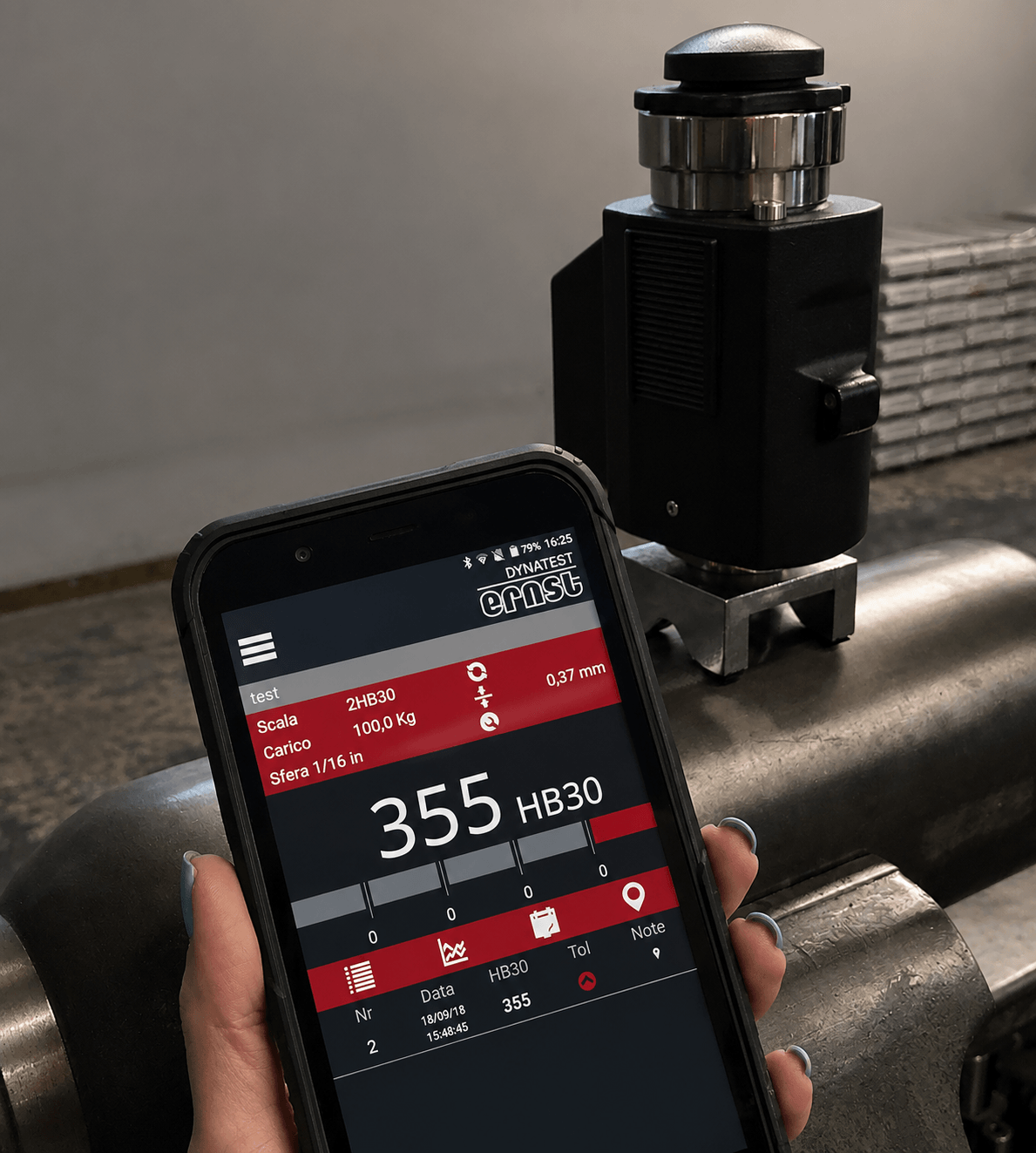

La testa di misura comunica via Bluetooth con un tablet rugged dedicato, permettendo di visualizzare immediatamente il risultato e di gestire tutte le informazioni associate alla prova direttamente nel punto di controllo.

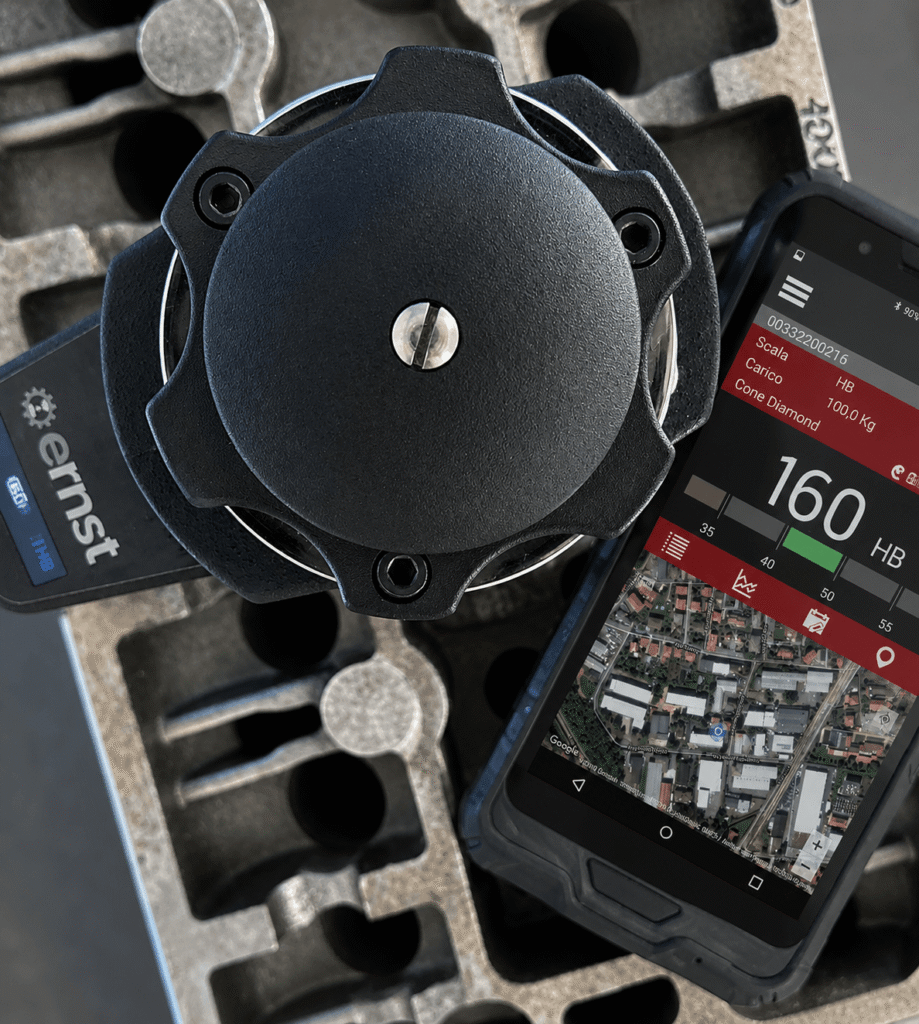

Ogni misura può essere memorizzata e associata a fotografie, barcode, note, statistiche e report, migliorando la tracciabilità e semplificando la documentazione del controllo qualità.

I risultati possono inoltre essere trasmessi in tempo reale tramite protocollo UDP sulla rete aziendale, rendendo il dato disponibile ai sistemi di monitoraggio e riducendo le operazioni manuali di trascrizione.
